电源模块纹波测试方法

纹波和噪声是叠加在直流输出上的周期性和随机性交流成分，它也影响着输出精度，一般对纹波和噪声采用峰-峰值计量(mV P-P )。

第一步，先将示波器带宽设置为 20MHz，可以有效防止高频噪声；

第二步，采用平行线测试法、双绞线或靠侧法。

                                                                       平行测试法

注意 ：

1）C1：高频陶瓷电容，一般容值为 1uF；

2）C2：采用容值为 10uF（电解电容），耐压值降额 80%以上，与推荐值技术手册一致；

3）两平行线铜箔带之间的距离为 2.5mm，两平行铜箔带的电压降之和应小于输出电压值的2%。

                                                      双绞线测试法

如图所示双绞线测试法，采用 30cm 长、#20AWG 线规组成的双绞线与被测开关电源的 Vo 及 0V 连接，

在 Vo 与 0V 之间接上阻性负载（假负载）。在双绞线末端接一个10μF 电解电容，在测量点连接时，一端

接在 Vo 上，另一端接到地平面端。

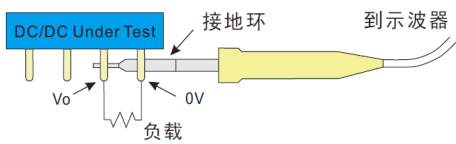

由于示波器的地线夹会吸收各种高频噪声干扰测量结果，为了屏蔽干扰可采用靠侧法测试，如图 所示。

                                                      靠测法

在测试双路或是双路以上模块的输出纹波噪声时， 测试方法与单路输出一样，示波器探头接在每路的输出端测试。

实际测试的纹波和噪声会因电路和外接元件的不同而有所差异，下图为实际测试的纹波噪声波形。

                                          纹波噪声测试波形
