便装接线端子电源模块的简易使用介绍
便装接线端子电源产品使用简易说明
便装接线端子电源模块是为方便用户安装而设计的，可直接安装，无需印制电路板。全部采用接线端子出线方式。此产品有多种系列可以满足不同用户的需求，选择便装式电源不但可减少电源系统设计上的许多麻烦，还可降低设计成本和有效节省使用空间。以下推荐几种装配方式供用户参考。
1：自然冷却安装方式：
用户设计系统时，可采用自然冷却散热方式，如下图。要求有一定空间以便空气能顺向对流，若电源使用功率较大，还可加装散热器或采用强迫风冷。
| |
2：直接利用系统外壳底面散热的安装方式：
若用户系统中空间较小，可直接利用外壳散热，如下图。因模块直接利用系统外壳散热，所以一定要保证无间隙装配。
|
| |||||||

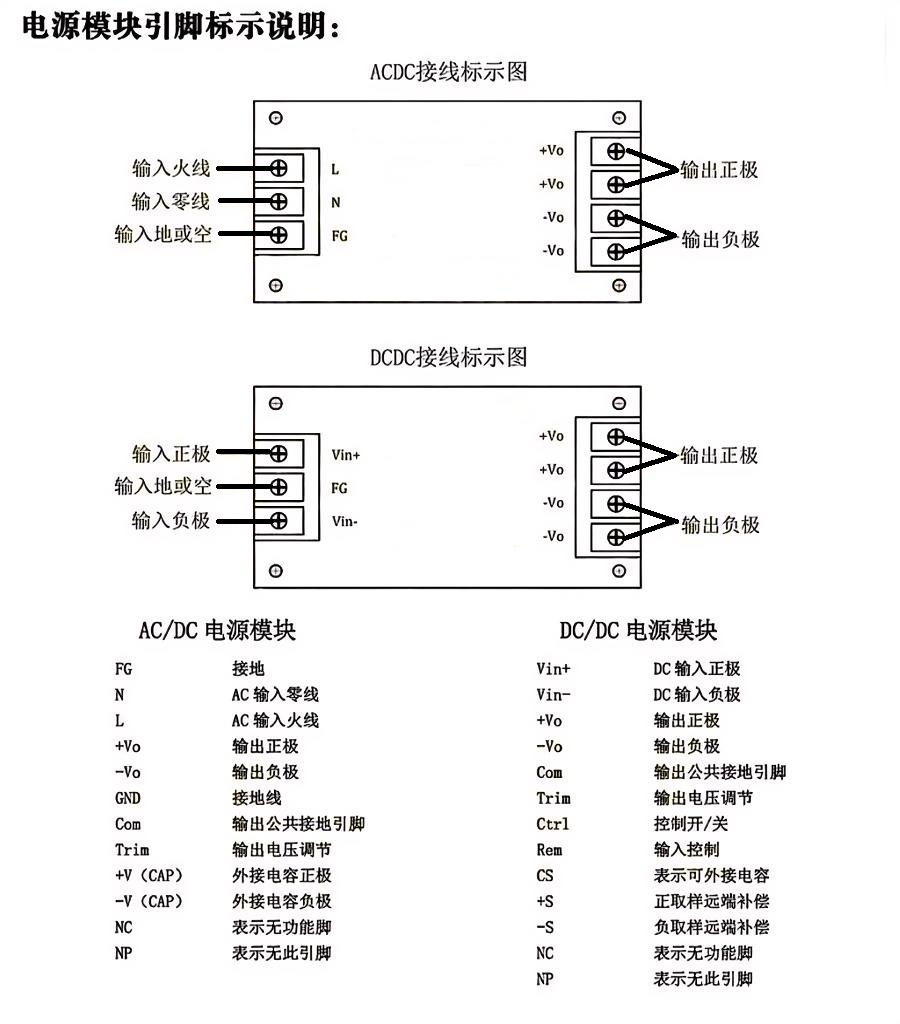

| 电源脚位定义 | |||||||
| AC(N) | AC(L) | FG | +Vo | -Vo | COM | NC | NP |
| 交流零线 | 交流火线 | 接机壳 | 输出正极 | 输出负极 | 输出公共脚 | 此脚无电气 | 无此脚位 |
| Vin+ | Vin- | FG | +Vo | -Vo | COM | NC | NP |
| 输入正极 | 输入负极 | 接机壳 | 输出正极 | 输出负极 | 输出公共脚 | 此脚无电气 | 无此脚位 |
| TRIM | CTL/REM | +S | -S | ||||
| 输出微调端 | 输入控制开关 | 输出远程补偿+（接输出正极） | 输出远程补偿-（接输出负极） | ||||
